ドローンによる橋梁点検

ドローン橋梁点検とは

ドローンに搭載した高解像度カメラと自動飛行技術を活用し、 橋梁のひび割れ・損傷・劣化を高精度に撮影・解析する点検手法です。特に、橋梁下のような 非GPS環境 でも安定飛行できる FLIGHTS独自の自動飛行技術により、 従来の点検では困難だった場所でも安全に点検が可能です。

従来の橋梁点検との比較

従来手法（足場・橋梁点検車）

メリット	デメリット
近接目視・打音検査が可能 0.1mmレベルのひび割れを直接確認できる	足場・橋梁点検車が必要で コストが高い 工期が長い（数日〜数週間） 高所作業の危険性 河川・渓谷・海上などアクセス困難な場所では施工が難しい

ドローン点検（空商人 × FLIGHTS）

メリット	デメリット
高所作業ゼロで安全性が高い 足場不要 → 大幅なコスト削減 1日で1500㎡撮影可能 → 工期短縮 非GPS環境でも安定飛行 自動で撮影距離・角度を維持 → 均一で高精度 AIひび割れ検出（0.1mm刻み） 国交省技術カタログ掲載技術で信頼性が高い	打音検査は不可（接触が必要な検査は従来手法が必要） 雨・強風など天候に左右される 飛行許可が必要な場合がある

FLIGHTS橋梁点検システムの特徴

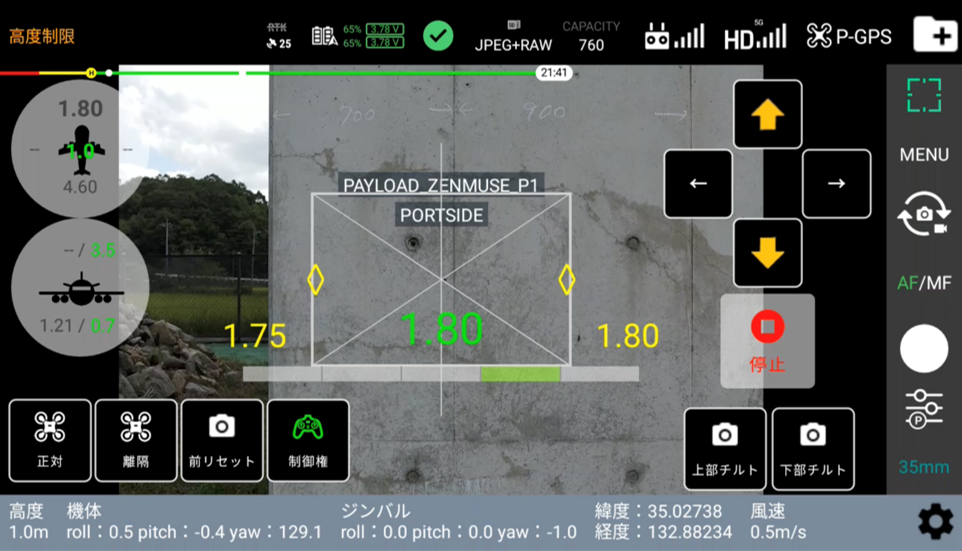

① 非GPS環境でも安定飛行

• 橋梁下でも安定した自動飛行

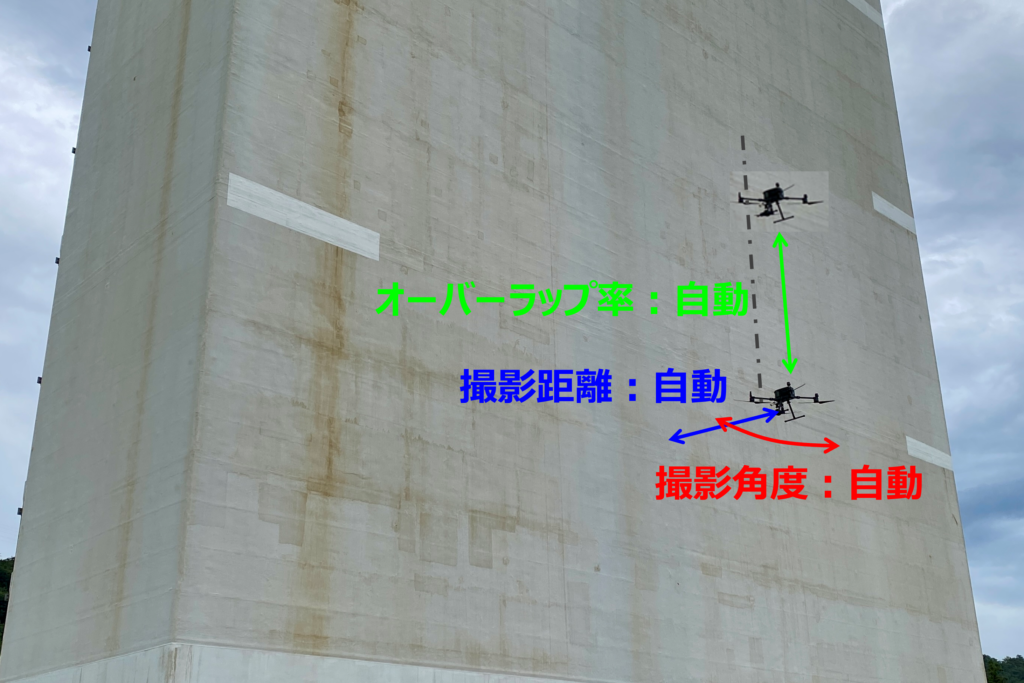

• 距離・角度を自動制御
• 操縦者の技量に左右されない均一な画像取得

② 高精度な画像取得（近接目視と同等）

• 静止画撮影でブレを抑制

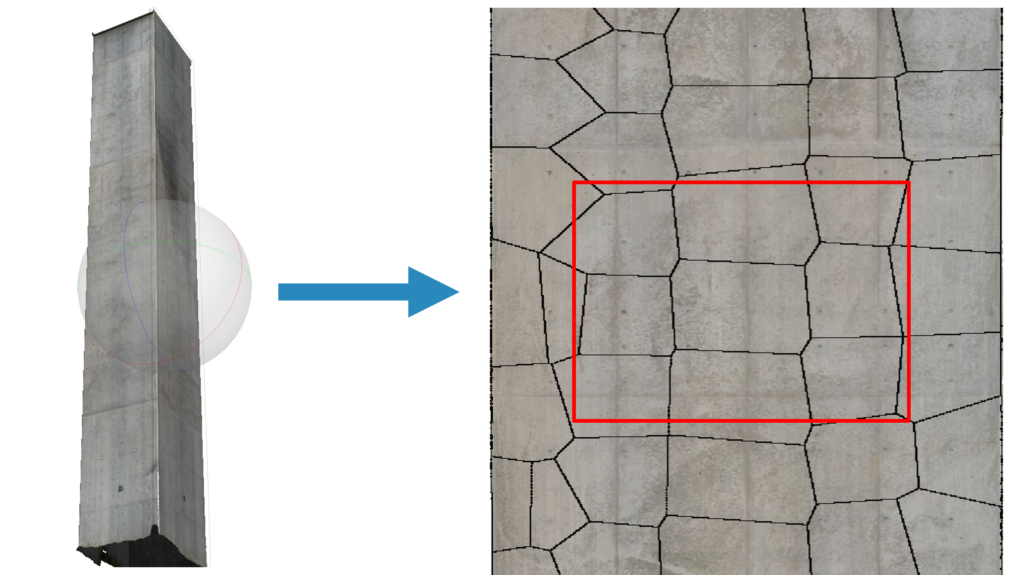

• 画像の中心部のみを使用してオルソモザイク化
• 0.1mm以上のひび割れを検出可能

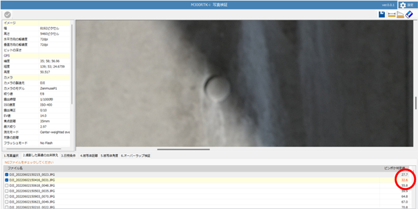

③ AIひび割れ検出の高精度

• 膨大な試験により最適なAIパラメータを確立
• RMSEは近接目視の誤差（0.1mm）より小さい

④ 成果品が非常に充実

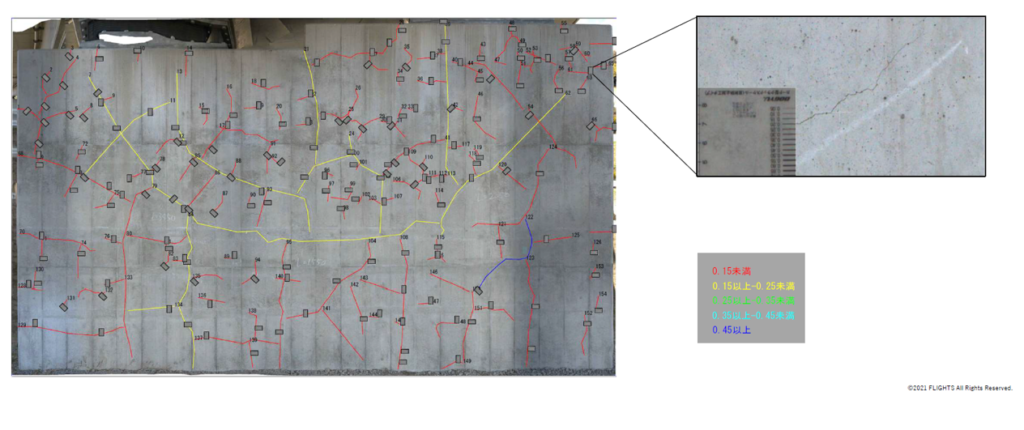

• ひび割れ図（0.5mm/pix）

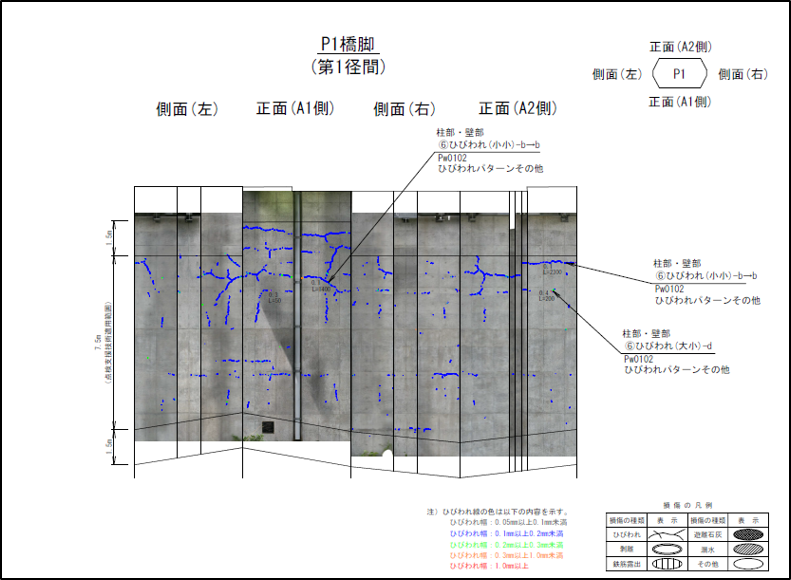

• 損傷図画（野帳相当）
• オルソモザイク画像
• 精度管理結果
• 3Dモデル

点検の流れ（空商人 × FLIGHTS）

対応可能な橋梁

• RC橋脚
• 箱桁・中空床版（2025年4月〜対応）

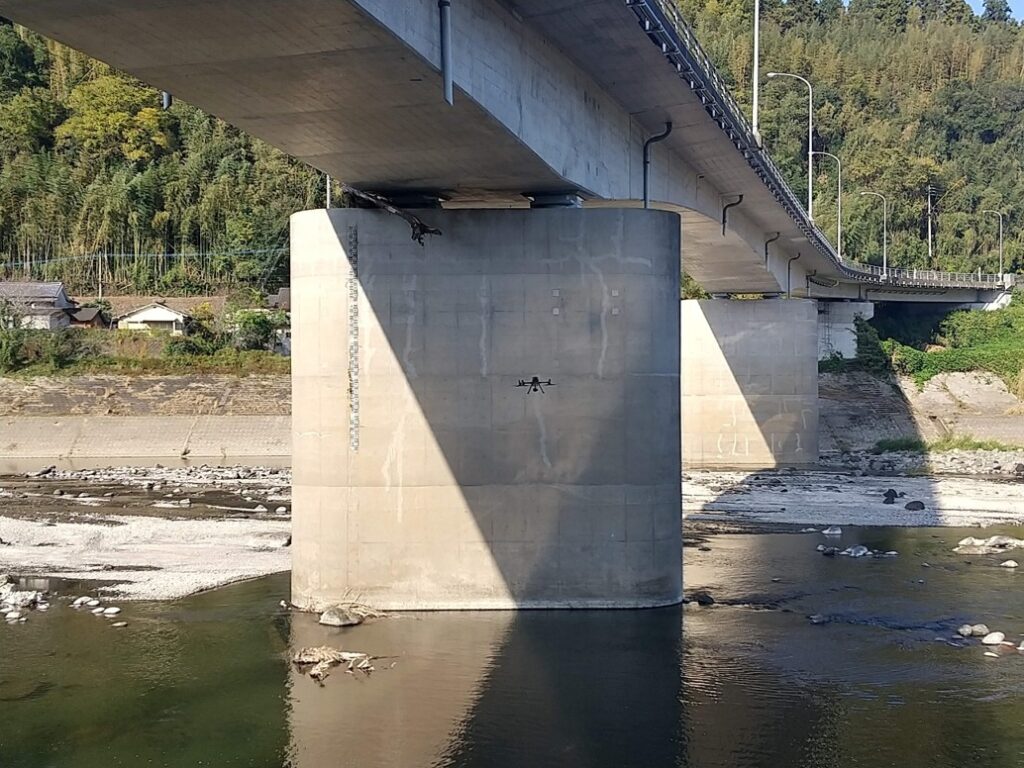

• 河川橋・海上橋・山岳橋

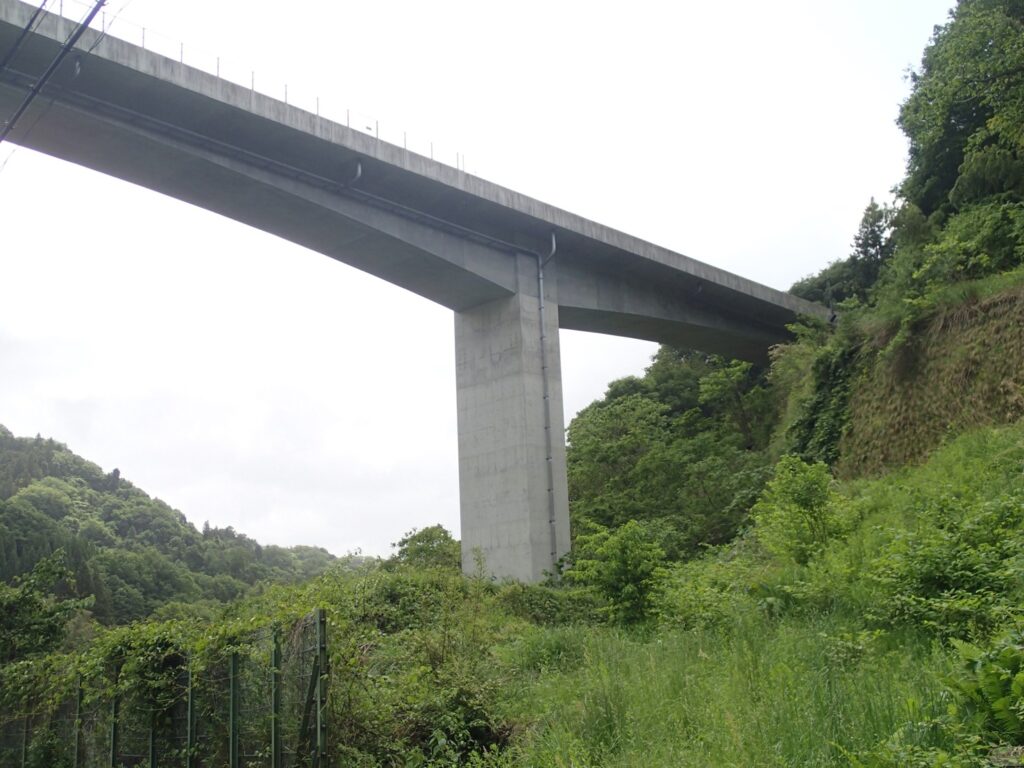

• 20m以上の高橋脚
• アクセス困難な橋梁
• 10m未満の小規模橋脚も対応可能

橋梁点検のご相談はこちら

FLIGHTS橋梁点検システムを使用した高精度点検を提供しています。
橋梁点検は空商人にお任せください。
